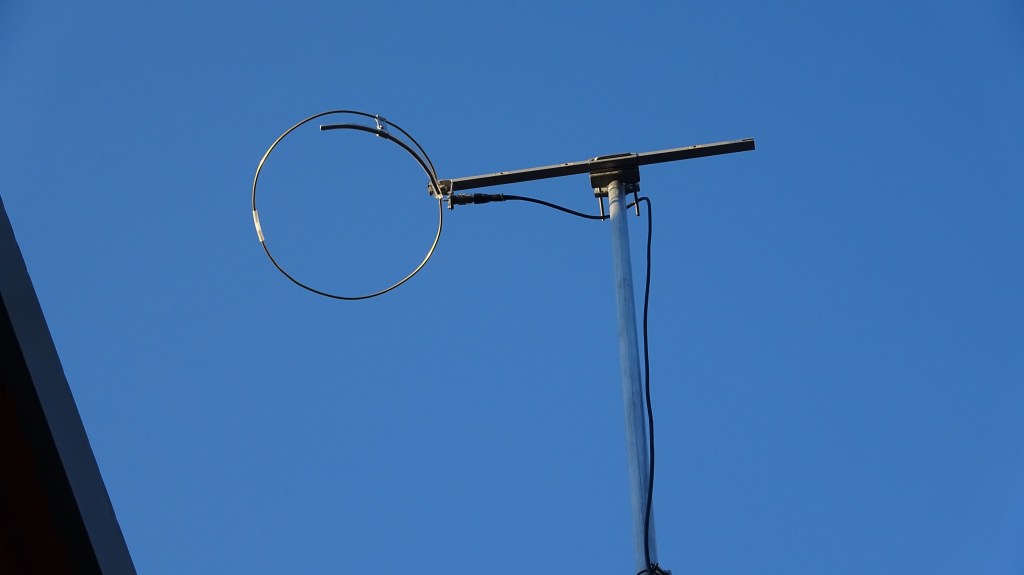

L’antenne Halo est en réalité un simple dipôle demi-onde sur lequel les brins sont repliés afin d’obtenir un lobe de rayonnement quasi omnidirectionnel. En principe, c’est une antenne mobile, mais, en fixe, elle rend de bons services. Je l’utilise comme antenne omni sur les stations secondaires en 2 m et 6 m pour surveiller le trafic ou écouter les balises.

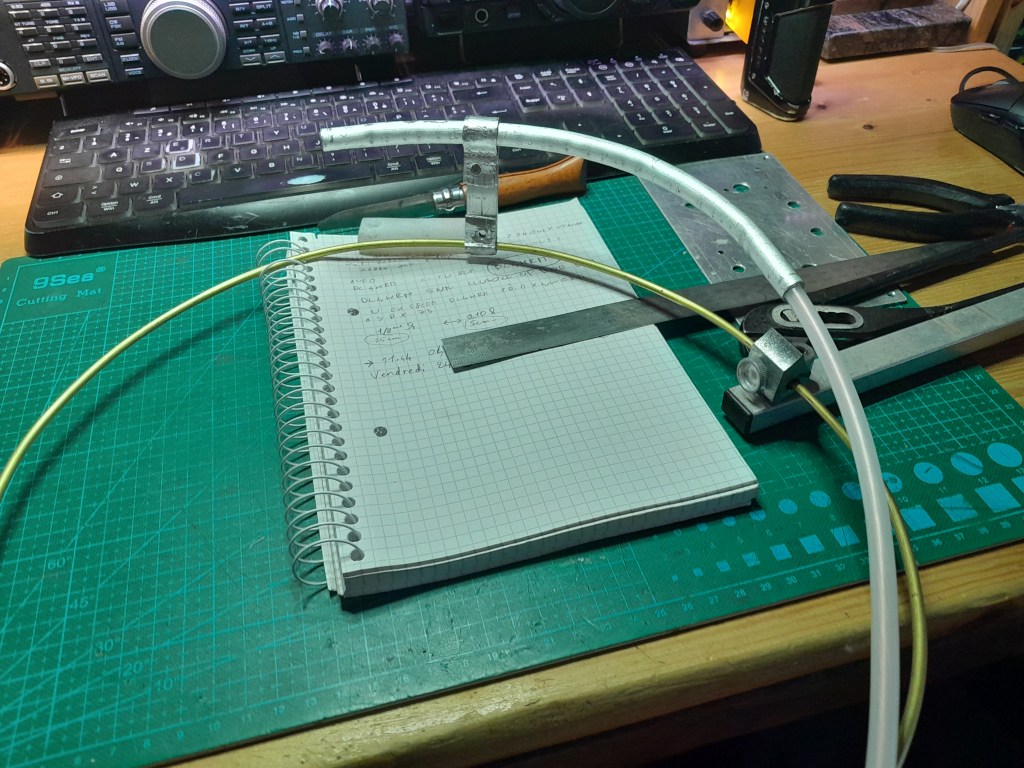

La réalisation de l’antenne
Elle a l’avantage d’être très facile à fabriquer et à mettre au point. Il existe plusieurs méthodes pour réaliser le dipôle, mais je vais décrire la version traditionnelle qui fonctionne et dont les caractéristiques sont parfaitement connues. Ce qui suit s’inspire du livre « Les antennes » de Brault et Piat, 13e édition de 1995. Le gamma match est une étude personnelle inspirée de l’ARRL Antenna Book de 2003 et mise au point pour la réalisation de l’antenne Delta Loop 144 MHz, publiée dans Mégahertz Magazine du mois d’octobre 2005.
L’antenne Halo n’a pas de gain, mais sa simplicité et ses performances sont suffisantes pour une antenne secondaire.
L’ajout d’un préampli de réception améliore grandement les performances et, pour obtenir plus de gain (3 dB), un couplage de deux antennes est également simple à réaliser.
Le dipôle est une version à la masse avec une attaque par un gamma match. Cette version est retenue pour sa simplicité et sa fiabilité dans le temps.
La longueur du dipôle en cuivre ou en laiton est de 985 mm. En aluminium, la longueur du dipôle est de 105 mm.
L’espace entre les deux extrémités du dipôle est de 15 à 20 mm. Le dipôle est à la masse.
La forme de l’antenne est ronde ; une forme carrée fonctionne également, mais modifie un peu le lobe de rayonnement. La forme ronde reste la meilleure solution, mais à chacun de faire ses propres choix.

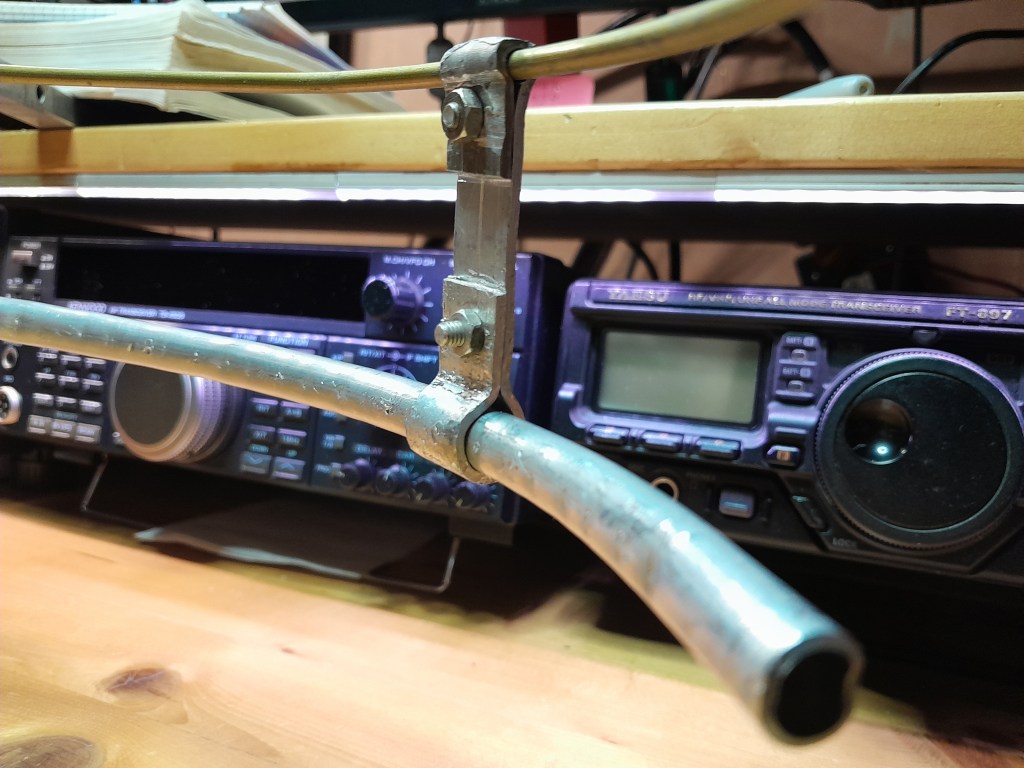

Le gamma match
L’attaque de l’antenne se fait par un gamma match ; voici la méthode de calcul.
La longueur du corps du gamma est de 1/8éme d’onde. Sur 2 m, cela donne une longueur de 24 cm pour un tube en aluminium. Sur 50 MHz, cela donne 36 cm pour un tube en aluminium.
(Voir le détail de la réalisation du gamma match dans la description de la Delta Loop.)
Le diélectrique du gamma est réalisé avec un morceau de coaxial de 11 mm dépourvu de la tresse et de l’isolant extérieur. La capacité est d’environ 33 pF.
L’écartement du corps du gamma et du brin rayonnant est de 5 cm pour 100 W. L’accord se fait en déplaçant le court-circuit entre le gamma et le brin rayonnant.

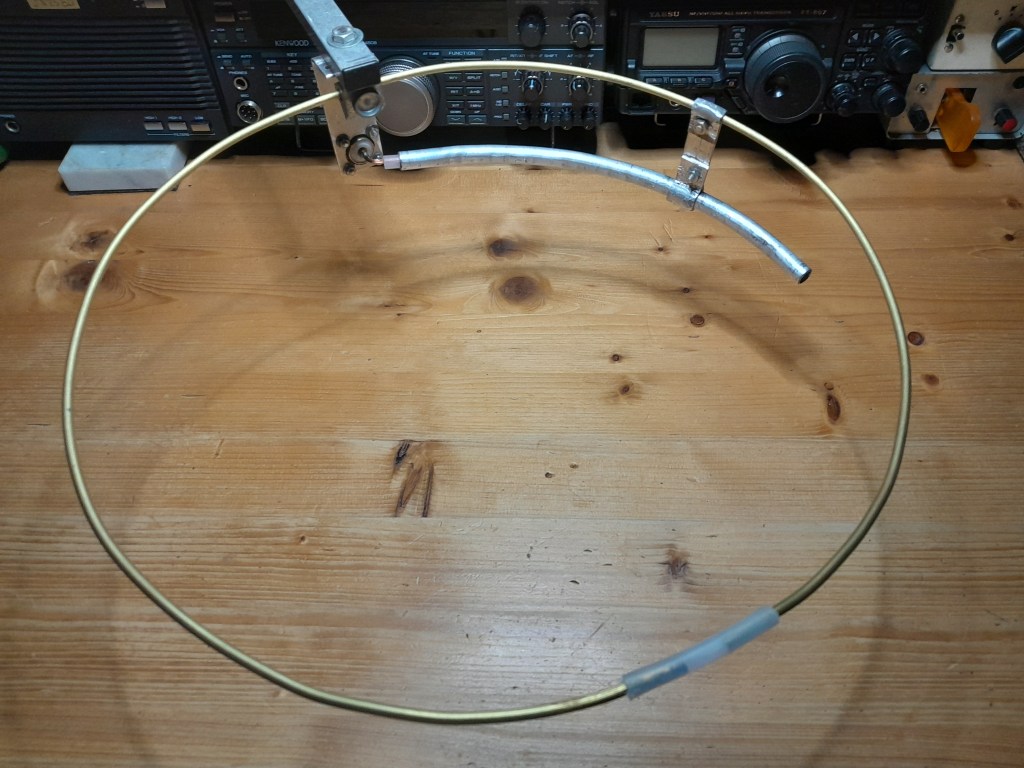

La polarisation
Même si cela semble logique, il faut quand même en parler un minimum.
La polarisation de l’antenne est horizontale lorsque l’antenne est sur le plan de l’horizon. Elle devient verticale lorsque l’antenne est sur le même plan que le clocher de l’église. C’est simple et bête, mais la polarisation n’empêche pas d’être omnidirectionnel, contrairement à ce que certains affirment. Et le gamma match, c’est dessus ou dessous ?
Ça ne change rien, faites comme bon vous semble, mais là aussi, contrairement à certains propos entendus sur l’air.
En conclusion
L’antenne Halo fonctionne très bien ; elle est discrète et simple à réaliser. Bien sûr, comparée à la Big Wheel, elle est moins performante, mais beaucoup moins encombrante aussi.
La réalisation de la Big Wheel est également bien plus compliquée par rapport à l’antenne Halo.
À mon avis, une antenne à polarisation horizontale et omnidirectionnelle, facile à fabriquer et peu encombrante, c’est déjà pas mal comme argument pour l’essayer. Comme je le disais au début, pour améliorer ses performances, un couplage de deux antennes permet un gain de 3 dB supplémentaire, ce qui n’est pas si mal. L’ajout d’un préampli de réception finira d’améliorer le dispositif.
C’est une solution économique, mais performante et accessible à tous, que l’on soit débutant ou expérimenté, pour la réalisation d’antennes.
