Antenne cadre Ducretet 1925

Publié Par musee_de_la_radio dans Documents techniques

Etude et relevé de câblage Août 2026

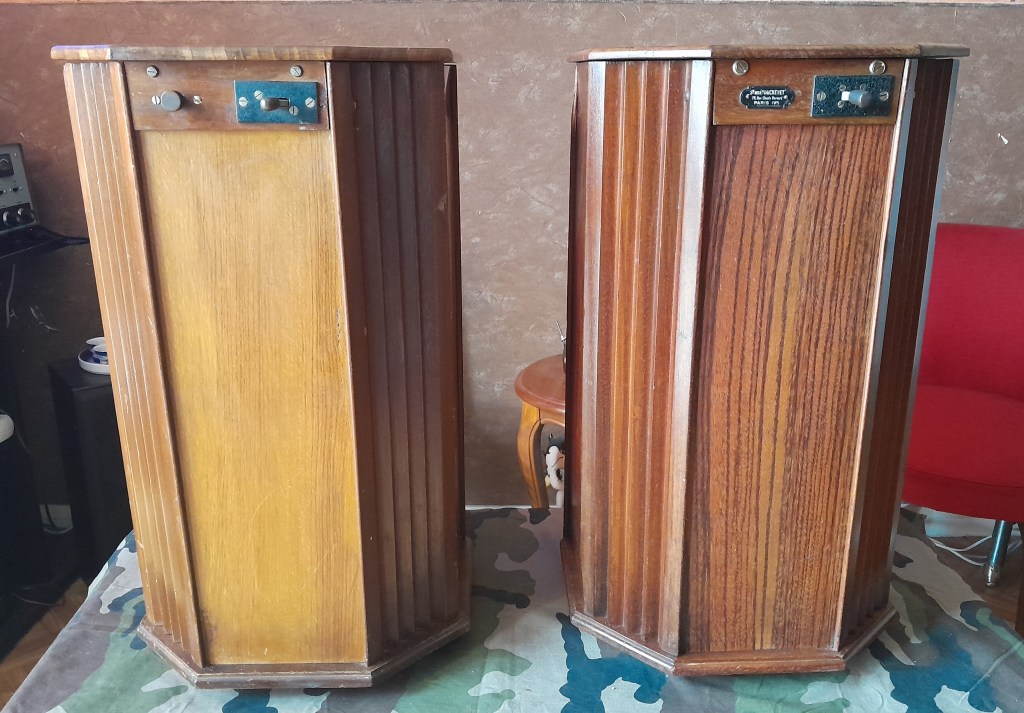

Antenne de type cadre croisés GO / OM   ( 2 modèles)

Modèle 2 avec combinateur GO / PO

  • bouton poussé, manette à gauche : 1/2 cadre PO
  • bouton tiré, manette à gauche : cadre PO entier
  • bouton tiré, manette au milieu : 1/2 cadre GO
  • bouton tiré, manette à droite : cadre GO entier

Relevé de câblage

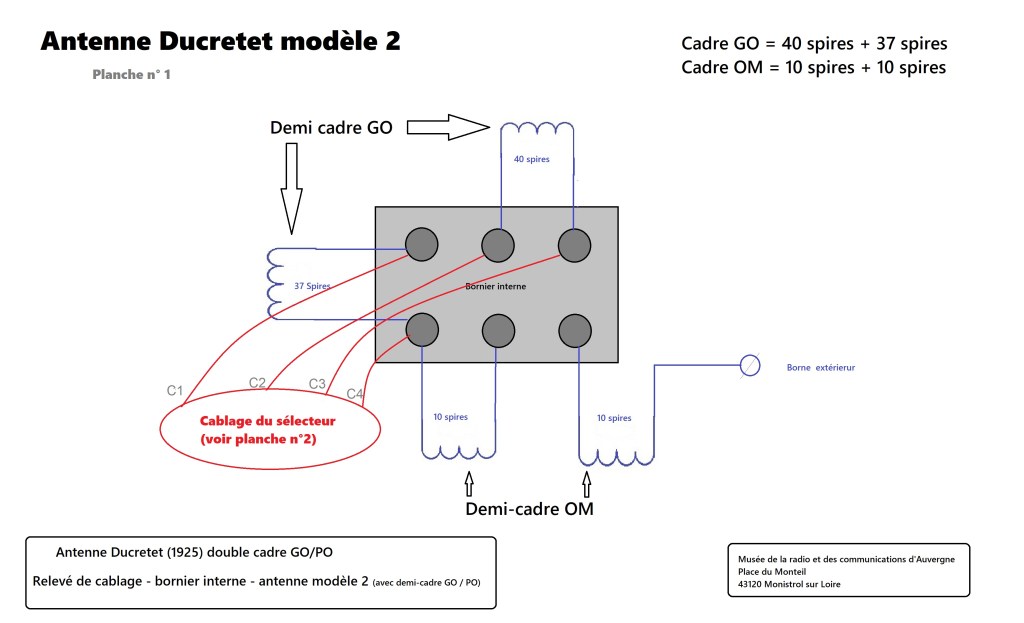

Schéma antenne cadre Ducretet 1925 version 2

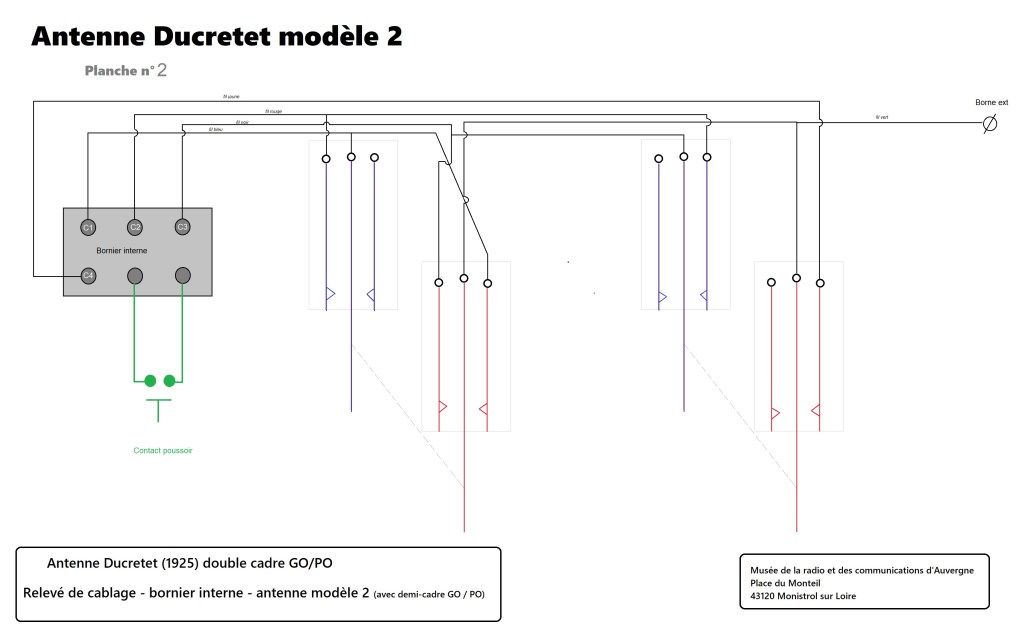

Schéma du sélecteur de cadre

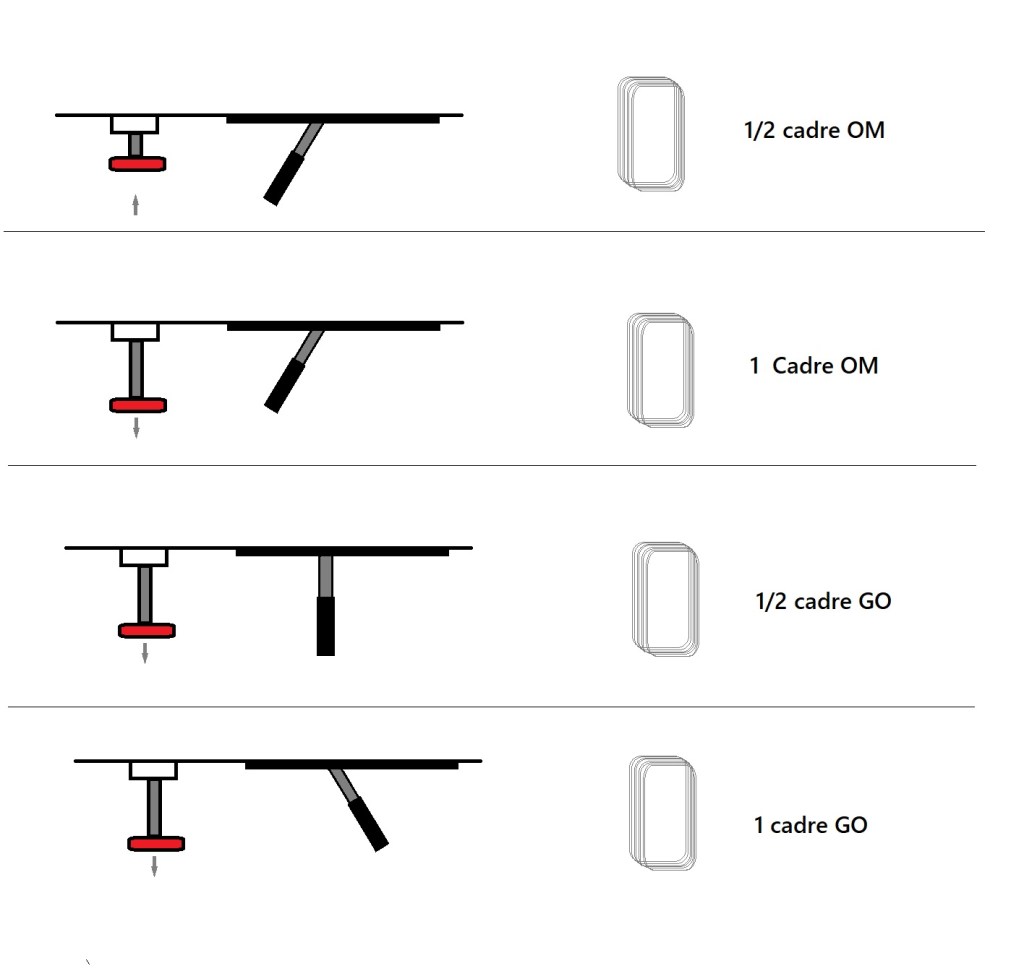

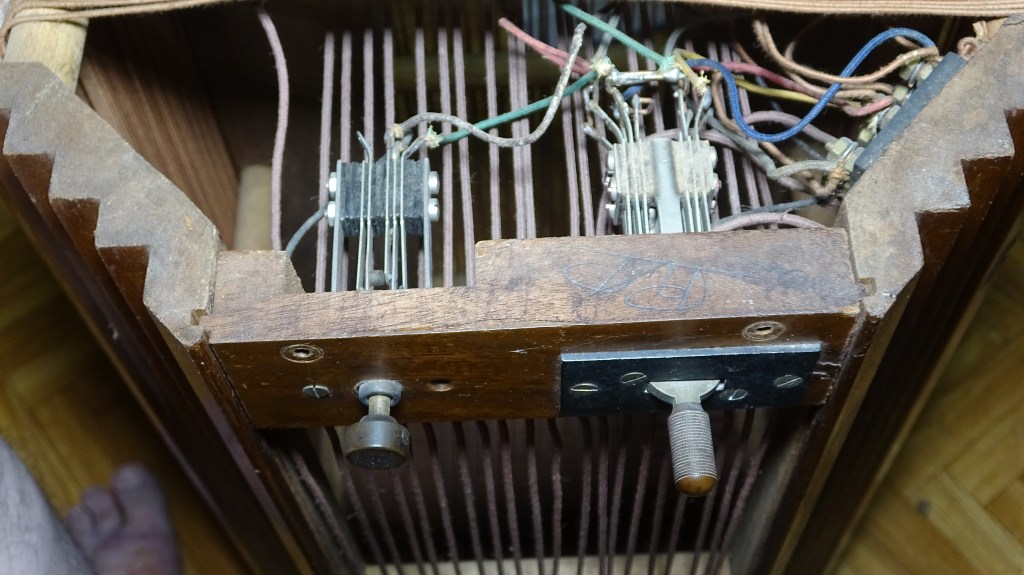

Les commandes GO/PO

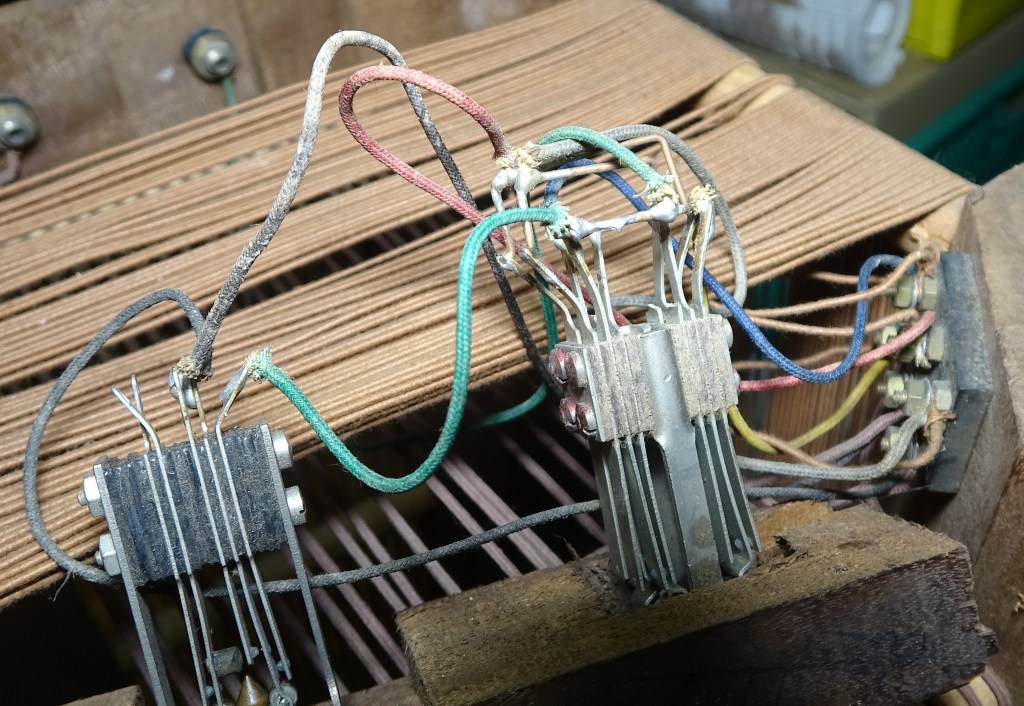

Détails des commandes

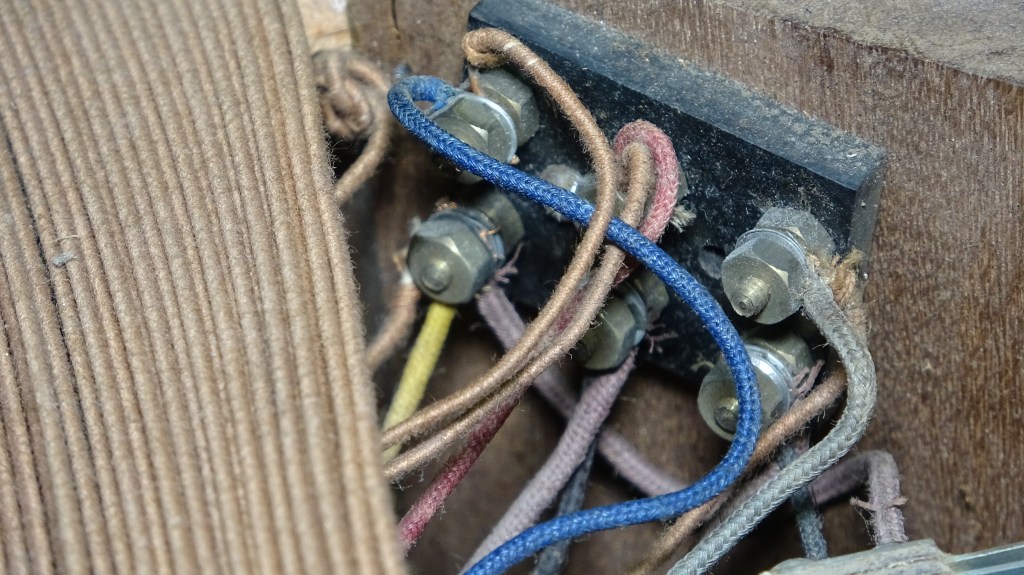

Bornier interne de l'antenne Ducretet

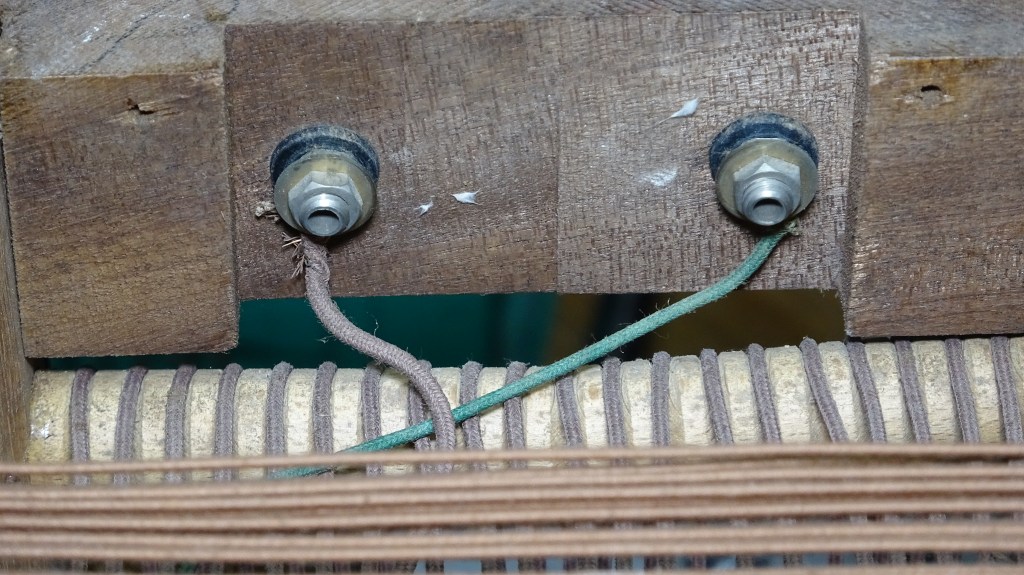

Borne de raccordement

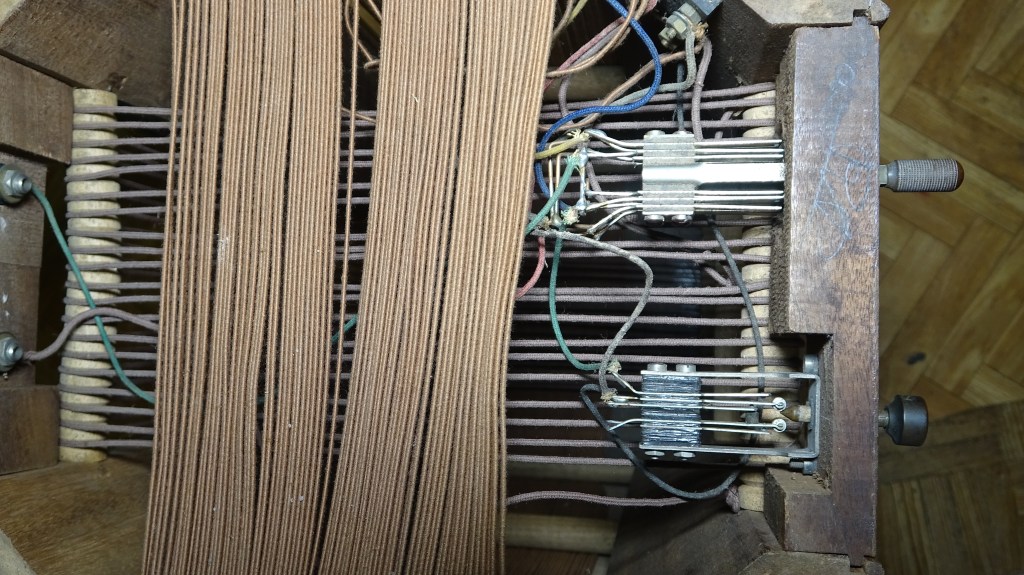

Antenne a cadre croisés Ducretet

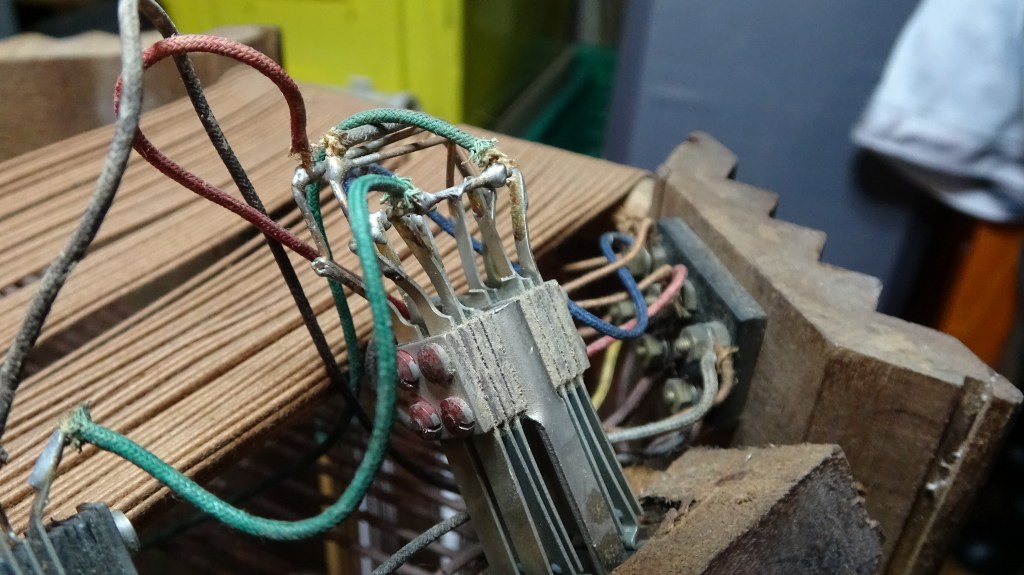

Câblage du commutateur

Modèle 1   avec selecteur simple GO / PO

Cadre de Réception Modèle en Croix [rotatif, une seule manette]

Sélection GO/PO simple.

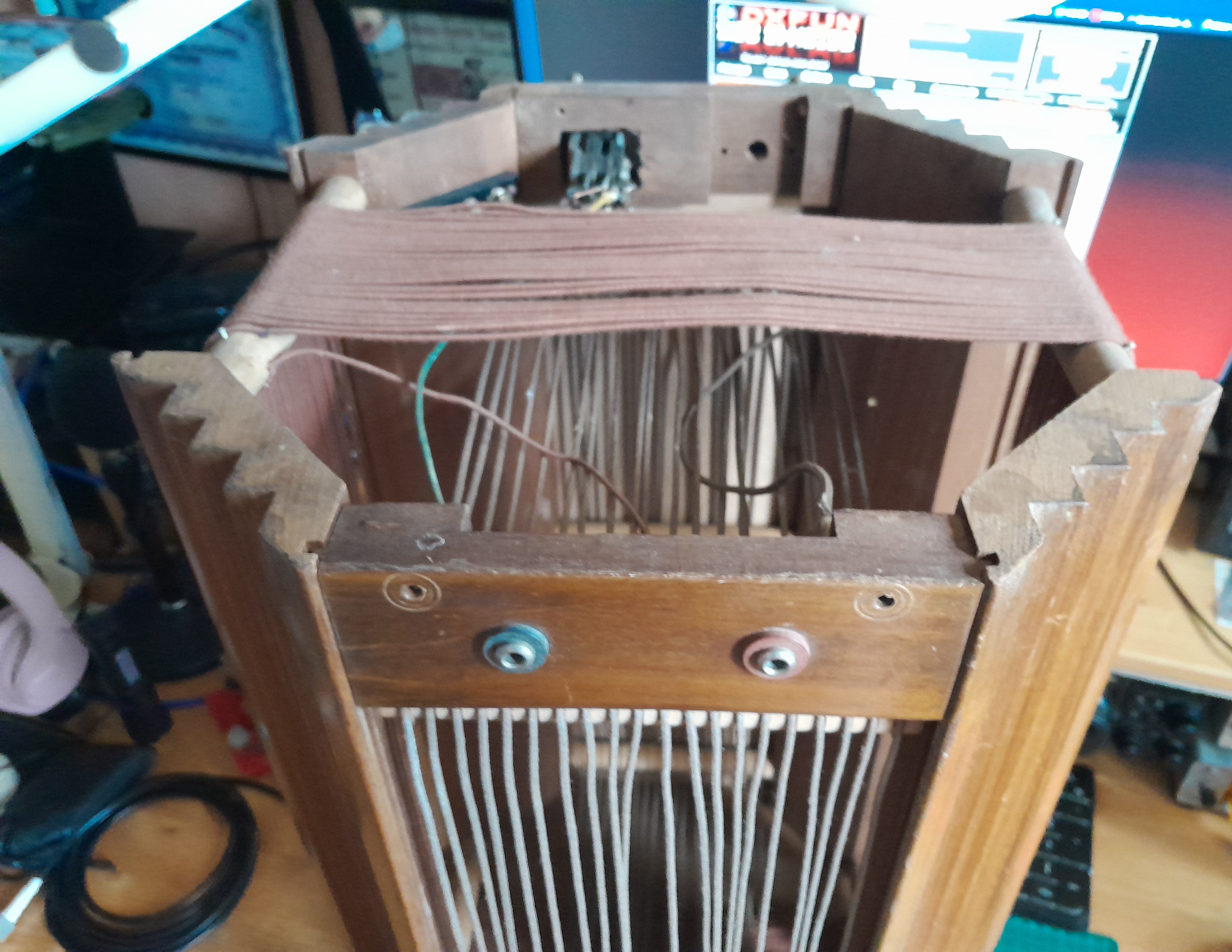

Antenne cadre croisés Ducretet version 1

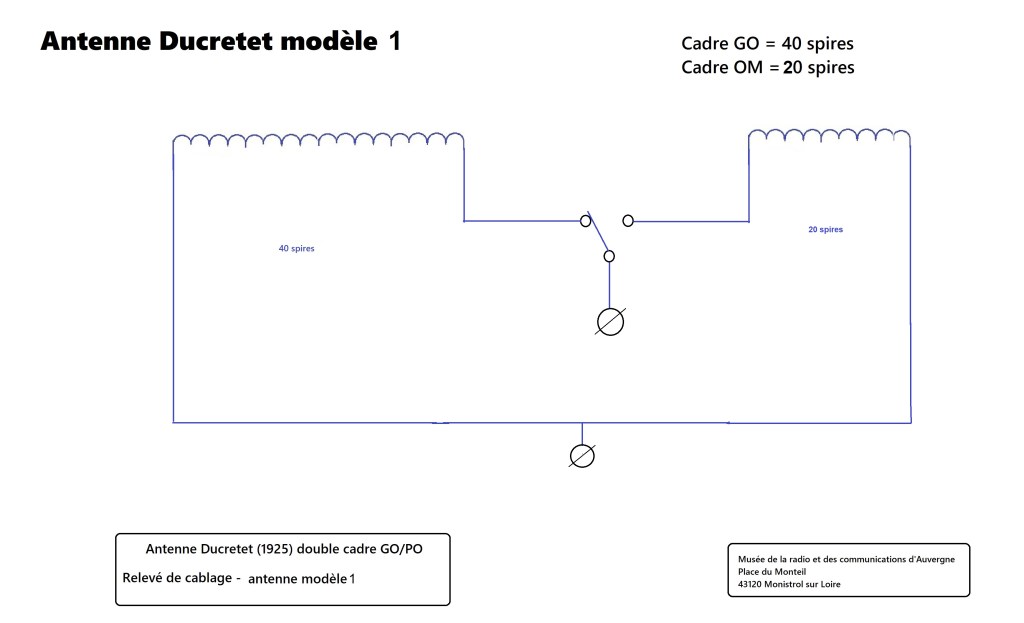

Schéma antenne cadre Ducretet 1925
Antenne cadre Ducretet 1925 – 1929Télécharger
