Mesure sur les antennes souples des postes portatifs.

15 antennes au banc d’essais.

L’idée de lancer une opération de mesure de toutes les antennes souples des postes portatifs, me passe par la tête et la stupeur, la surprise est de taille vous allez voir.

Pour réaliser le test j’ai utilisé le Nano VNA qui permet de voir la courbe du ROS sur les deux bandes VHF / UHF couvertes par les antennes.

L’étalonnage fait avec soin et l’utilisation du logiciel devrait me permettre de faire des mesures relativement correctes.

Les antennes seront installées sur une embase magnétique et pour le plan de sol c’est une tôle de 1m². Pour être sûr du coup je mesure une charge 50 ohms à la place d’une antenne et la mesure est correcte. Je mesure une antenne mobile que je sais être parfaitement réglé et là encore la mesure est bonne.

Donc pas d’erreur possible, une fois les antennes installées sur ce dispositif, ce qui sera lu par le NanoVNA sera certainement la vérité.

Je réquisitionne tous les portatifs disponibles et c’est parti pour quelques mesures.

Pour valider le dispositif de mesure, le premier test sera refait sur un Wobulateur avec pont de bruit.

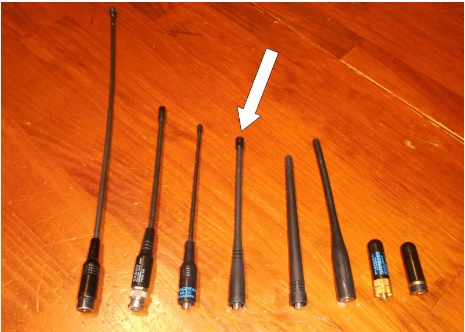

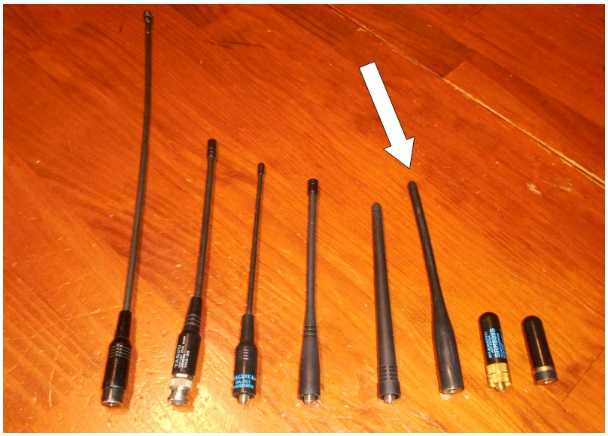

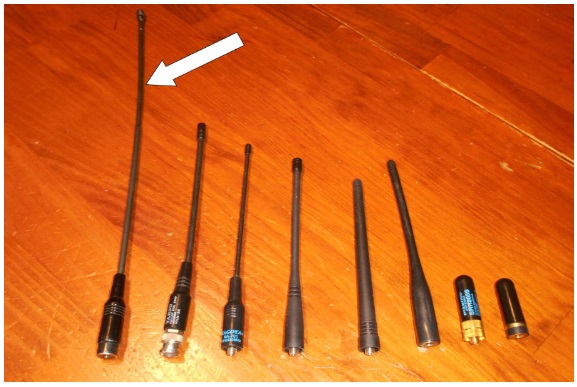

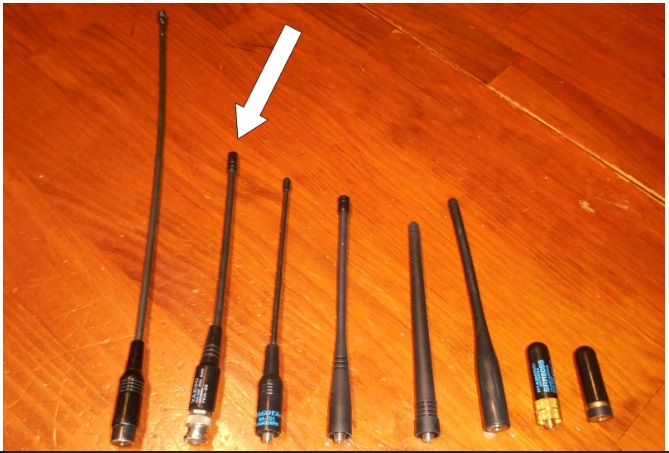

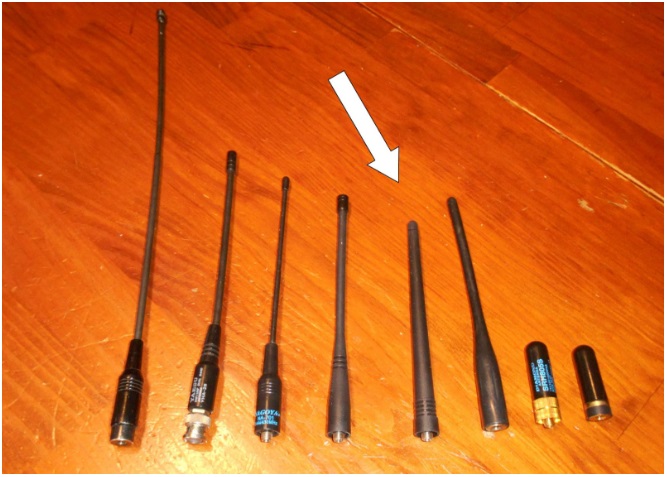

Voici le antennes disponibles pour une mesure:

• Diamond SRH-771
• Diamond SRH 805S  sma M et F
• Diamond SRF 519
• Diamond SRH701
• Nagoya NA-701
• antenne d’origine du THF7
• antenne d’origine du Baofeng UV5R version 1 et 2
• Yaesu YHA-28
• Yaesu FT 50
• Antenne d’origine Yaesu FT 817
• Antenne Kenwood RA 5
• Antenne d’origine Kenwood TH22

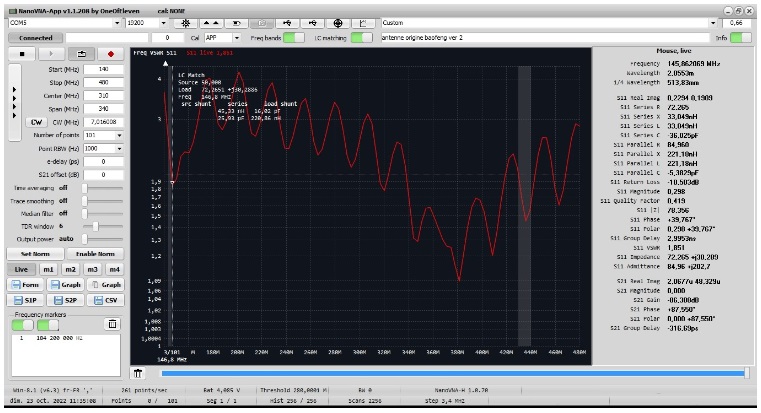

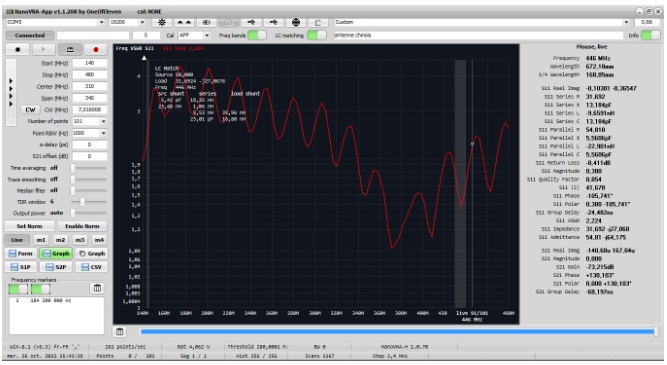

Première mesure, antenne d’origine Baofeng UV5R version 1

VHF: 144 Mhz 2.7   146 Mhz 1.8 – UHF: 430 Mhz 1.9  440 Mhz 1.6  pic à 436 Mhz à 1.4 – PMR: 446 Mhz 1.9

Antenne Baofeng version 2

VHF: 144 Mhz 2.8  146 Mhz 1.9  – UHF 430 Mhz 2.0  440 Mhz 1.65 pic sur 436 Mhz 1.45 – PMR 446 Mhz 2.0

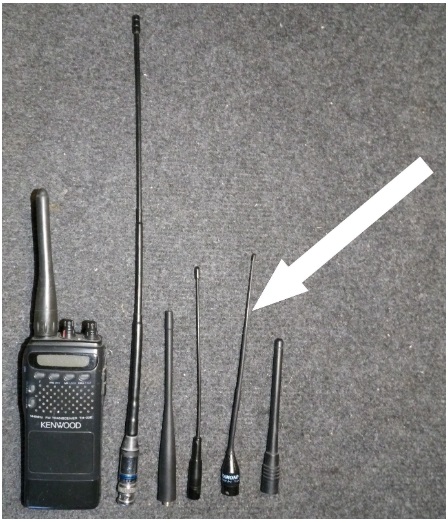

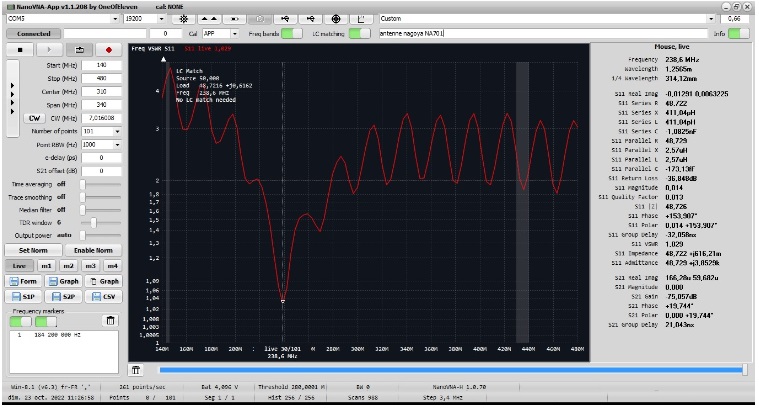

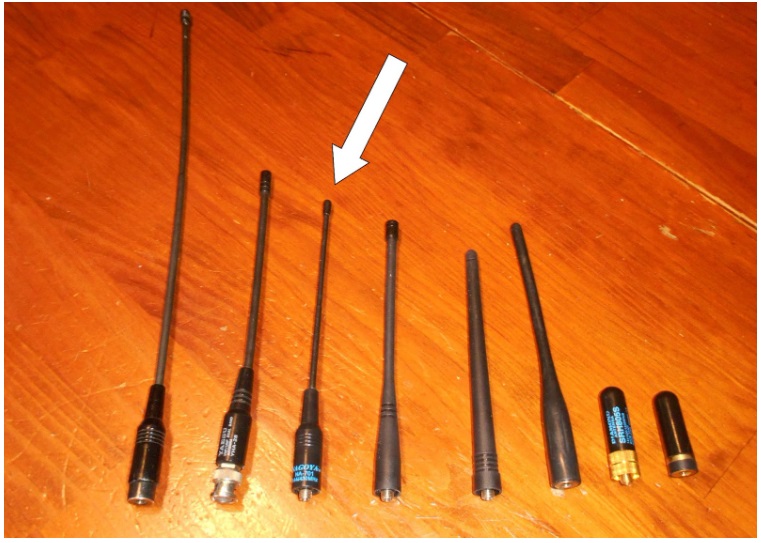

Antenne Nagoya NA-701

VHF: 144 Mhz +3.0  146 +3.0 – UHF: 430 Mhz 2.4   440 Mhz 2.6  pic à 435 Mhz 1.9 – PMR: 446 Mhz 3.0

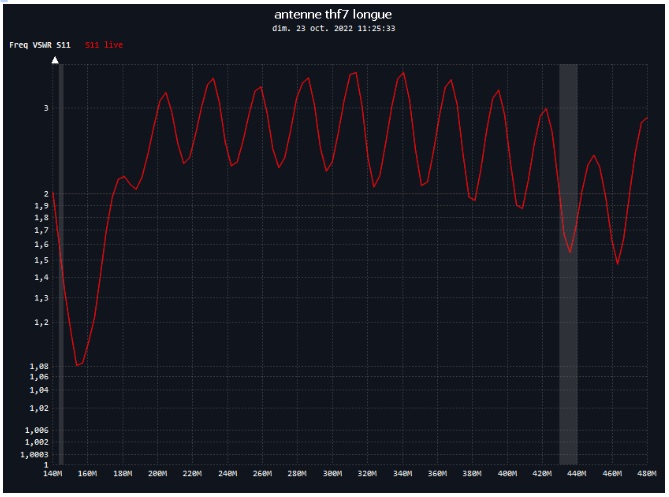

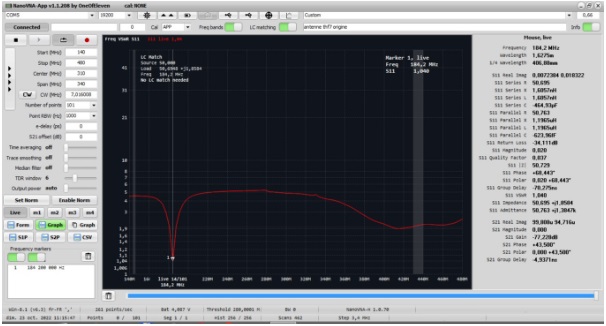

Antenne d’origine du Kenwood THF-7

VHF: 144 Mhz +3   146 Mhz +3    –  UHF: 430 Mhz 1.9 440 Mhz 2.0    –  PMR: 446 Mhz 2.1

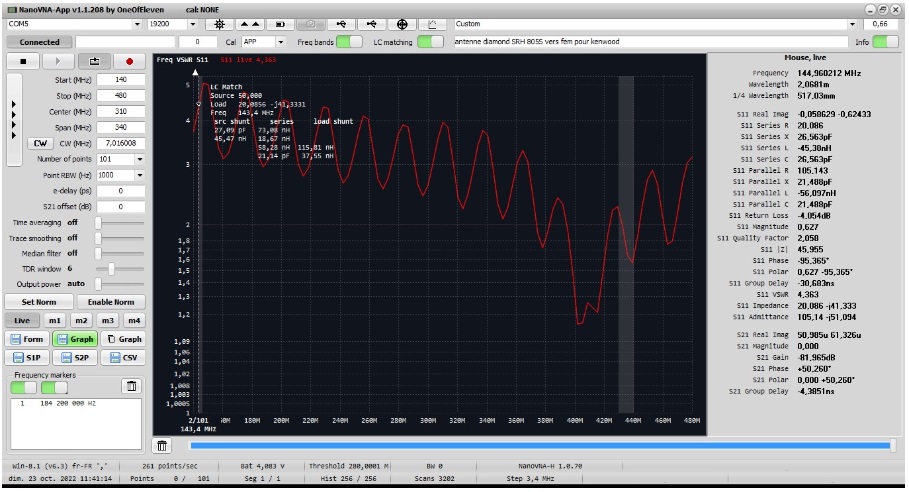

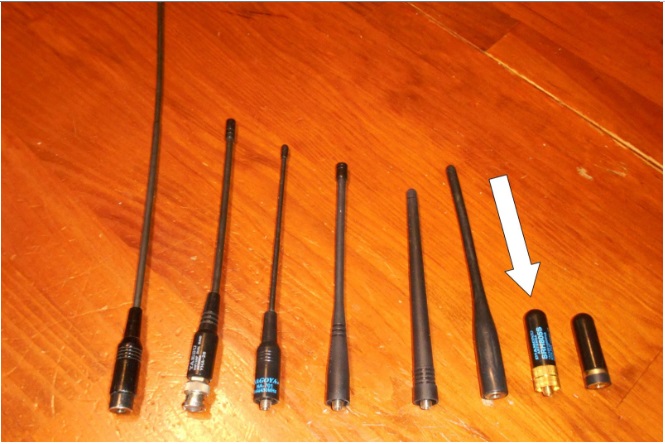

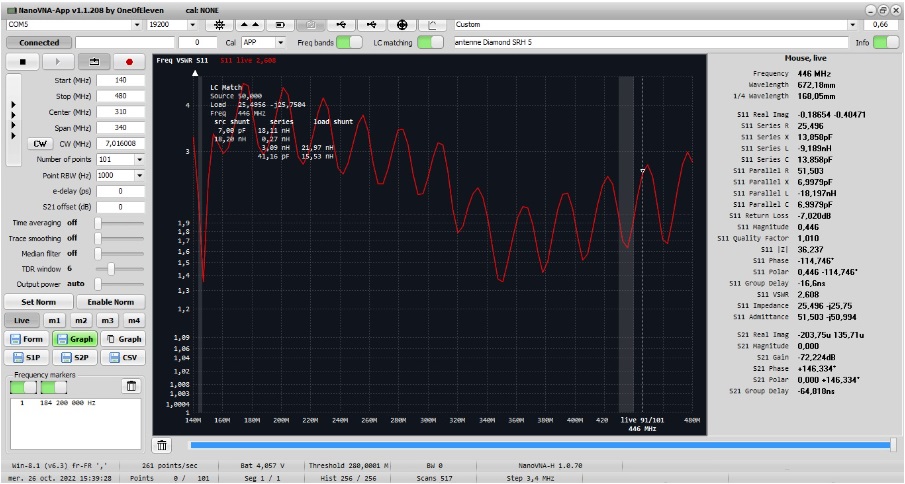

Antenne Diamond SRH 805 SMA femelle

VHF: 144 – 146 Mhz +3  –  UHF: 430 Mhz 2.2  440 Mhz 1.65 pic à 437 Mhz 1.5 – PMR 446 Mhz 2.4

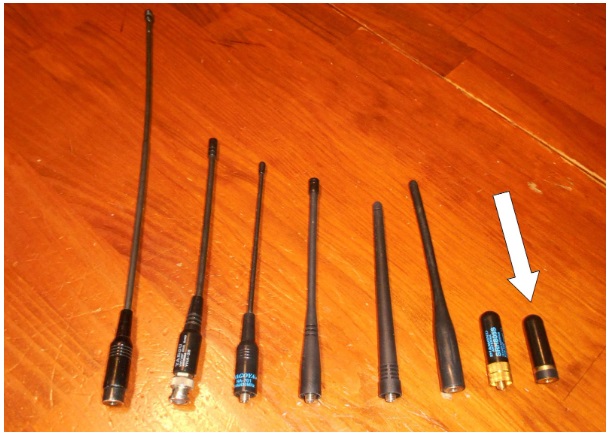

Antenne Diamond SRH 805S SMA male

VHF: 144 – 146 Mhz +3  –  UHF: 430 Mhz 2.2  440 Mhz 1.65 pic à 437 Mhz 1.5 – PMR 446 Mhz 2.4

Antenne Yaesu YHA-28

VHF: 144 Mhz 1.6   146 Mhz 1.9  –  UHF: 430 Mhz 2.0  440 Mhz 1.45 – PMR:  446 Mhz 2.1

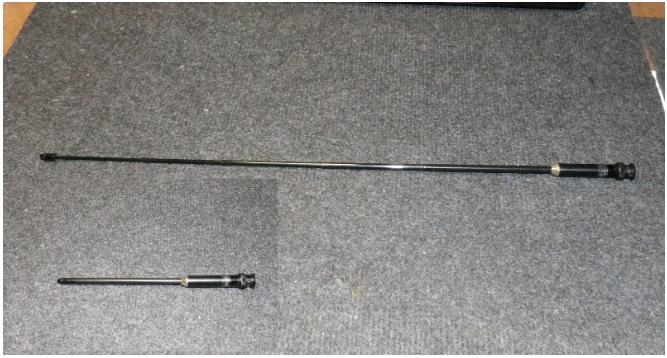

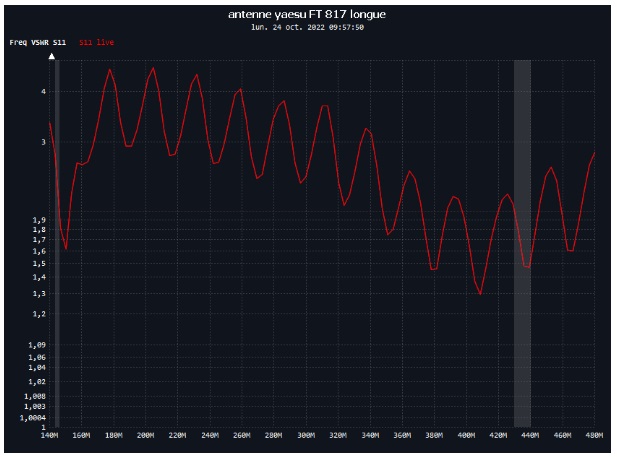

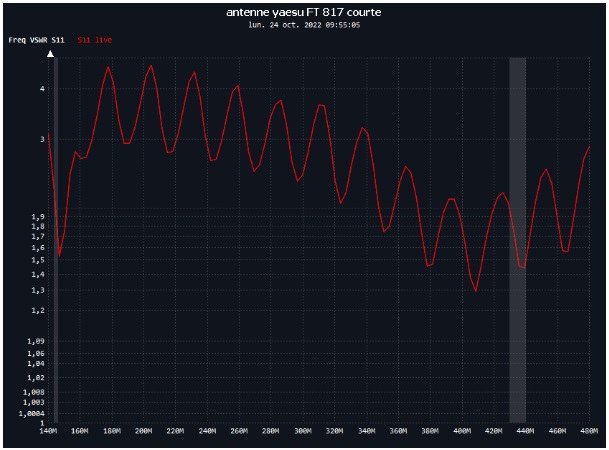

Antenne d’Origine FT 817 version courte et longue

VHF: 144 Mhz 2.5  145 Mhz 1.6 – UHF: 430 Mhz 1.8  440 Mhz 1.6 pic à 438 Mhz 1.45 – PMR: 446 Mhz 2.6

Antenne Diamond SRH771

VHF: 144 Mhz 1.6  146 Mhz 1.4  – UHF: 430 Mhz 1.85  440 Mhz 1.85 pic à 436 Mhz 1.55 – PMR: 446 Mhz 2.5

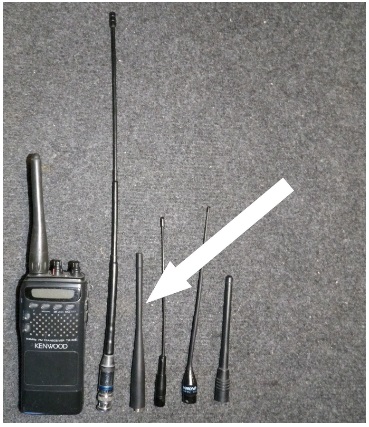

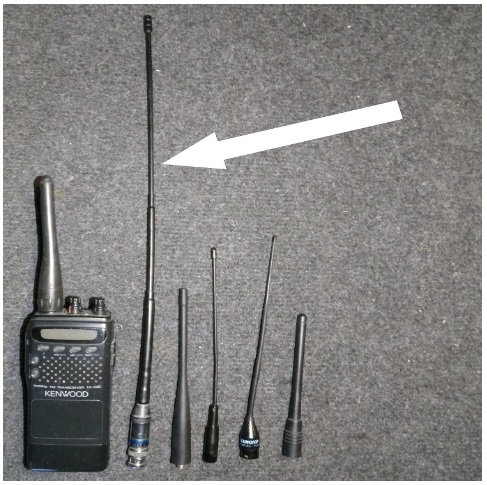

Antenne Kenwood RA 5

VHF: 144 Mhz 1.6  146 Mhz 1.9 – UHF: 430 Mhz 1.7 Mhz 440 Mhz 1.6 Mhz pic à  433 Mhz 1.35 – PMR: 446 Mhz 1.7

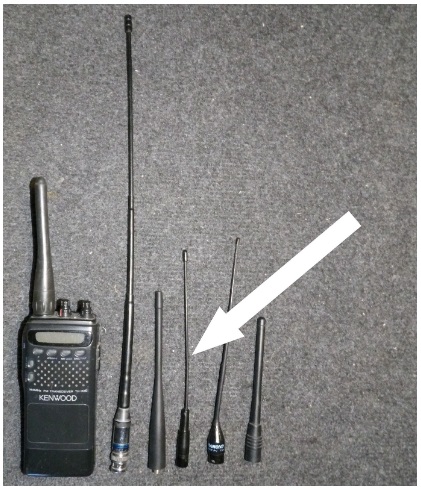

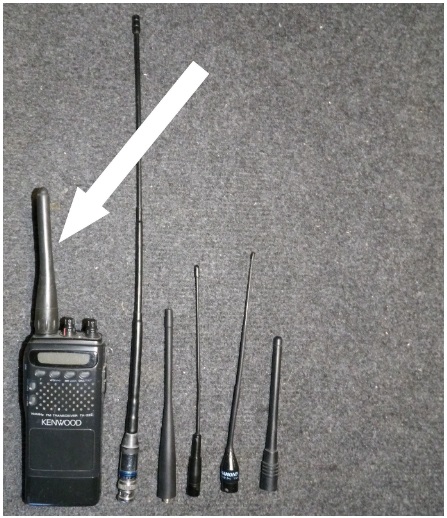

Antenne du Kenwood TH 22

VHF: 144 Mhz 2.8  145 Mhz 1.6 – UHF: 430 Mhz 2.3 440 Mhz 2.2 pic à 1.98 sur 436 Mhz – PMR: 446 Mhz +3

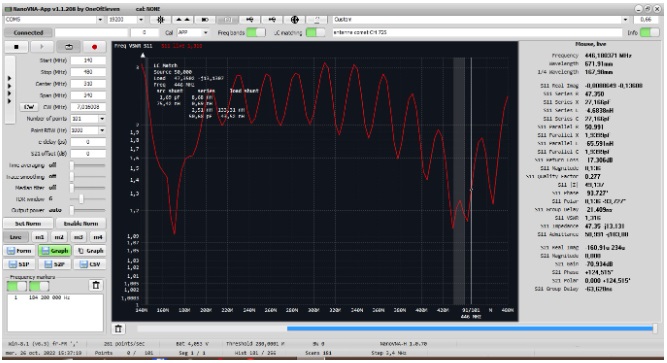

Antenne Comet CH 72S

VHF: 144 Mhz 2.9  146 Mhz 2.4 – UHF: 430 Mhz 1.1  440 Mhz 1.1 – PMR: 446 Mhz 1.62

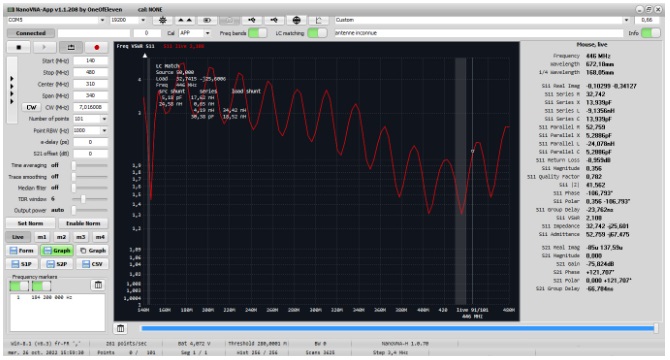

Antenne Veasu

VHF: 144 Mhz 1.95 146 Mhz 3.0   –   UHF: 430 Mhz 1.8  440 Mhz 1.6  pic à 436 Mhz 1.4  –  PMR: 446 Mhz 1.94

Antenne Diamond SRH 701

VHF => 144 Mhz:  2.5 à  146 Mhz:  1.5 –   UHF: 430 Mhz 1.7   440 Mhz 1.5  avec pic à 1.3 pour 435 Mhz  –  PMR 446Mhz 2.0

Antenne diamond SRH 519

VHF   144 Mhz 2.1  146 1.4  –  UHF 430 Mhz 2.0  440 Mhz 2.0 avec pic à 1.8 436 Mhz  –  PMR 446 Mhz 2.8

Antenne Yaesu FT 50

VHF  144 Mhz 1.8   145 Mhz 1.7  –   UHF:  430 Mhz 1.6  440 Mhz 1.6  avec pic sur 433 Mhz 1.35   –  PMR: 446 Mhz 1.91

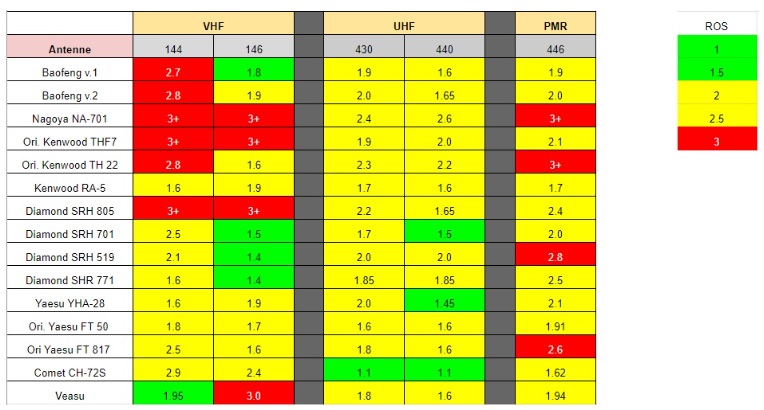

Tableau récapitulatif des données

Les graphes parlent d’eux même, certaines antennes sont à éviter sur VHF et d’autres à éviter tout court. En revanche, la meilleure antenne de ce test est la Diamond SRH771 ou la kenwood RA 5 pour les grandes antennes.

Attention aussi aux antennes d’origine certaines même chez les grandes marques ne sont vraiment pas bonne. Un bon point pour les antennes d’origine Kenwood qui semble vraiment bien réglées. Icom aussi semble avoir des antennes correctes puisque j’en ai mesurées 2 en version pro et mono bande et elles étaient correctes.

Les antennes d’origine Baofeng semblent contre toutes attentes correctement réglées également.

Quant aux antennes de type Nagoya manifestement elles ne semblent pas si bien accordées que le voudrait la logique.

Pour finir, il faut préciser que pour certaines d’antennes, j’avais à disposition plusieurs modèles identiques et toutes avaient à peut prêt le même graph. Pas de différence flagrante pour le signaler ici.

Je vous invite à contrôler celles que vous avez en votre possession, mais après avoir choisi une antenne pour votre portatif, soyez vigilant sur les performances de celle ci surtout en fonction de l’utilisation à laquelle vous la destinée.

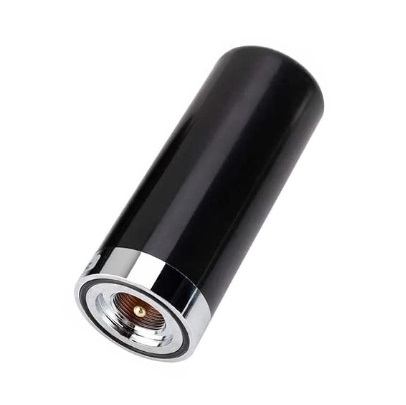

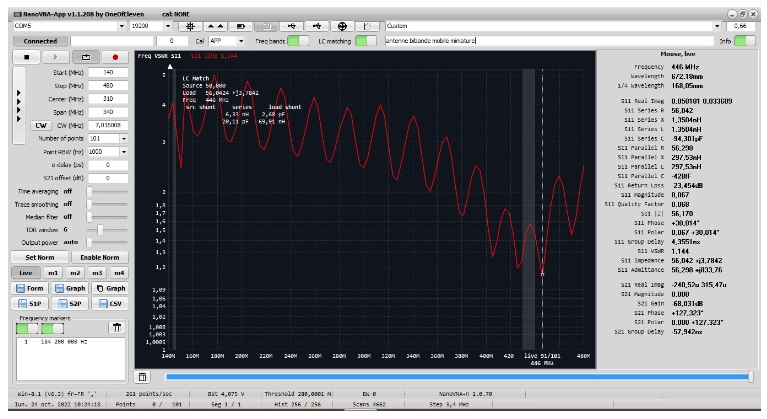

Voici pour le fun l’antenne mobile VHF UHF miniature….

réalisé par F8CRM
