Utilisation du NANO VNA et la procédure d’étalonnage.

Le Nano VNA permet de nombreuses mesures, mais sur cette page, nous n’aborderons que la partie qui permet le contrôle de l’antenne.

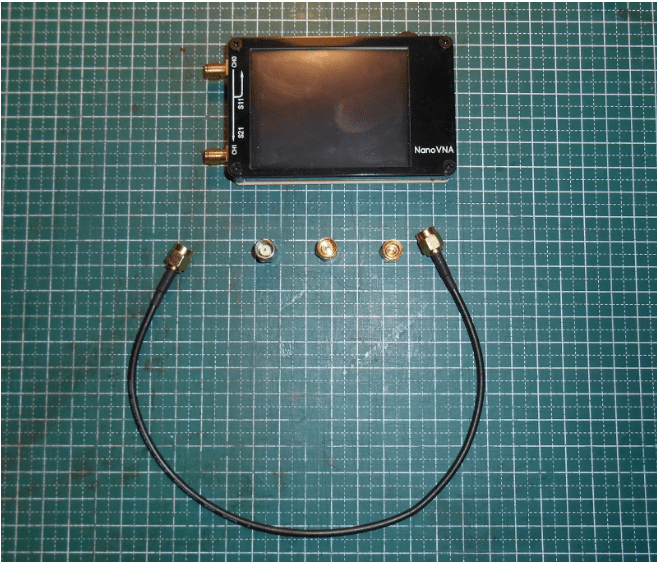

Contenu de la boite du NANO VNA.

Pour un confort d’utilisation il suffit d’e charger d’installer l’application Nano VNA WebApp sur Android ou un des logiciels sur PC mais ce n’est pas l’objectif de cette notice d’utilisation.

Logiciel PC pour NanoVNA ici

=> Avant chaque série de  mesure, il faut étalonner le Nano VNA.

C’est à dire à chaque fois qu’un paramètre de fréquence, de câble  ou sur l’antenne changent, il faut étalonner le VNA.

Voici comment procéder:

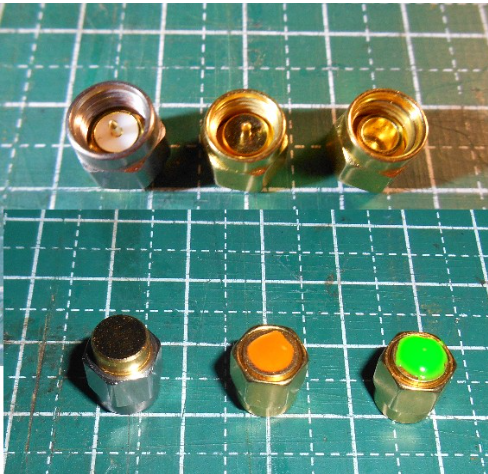

  A quoi servent les 3 bouchons?

Le premier en gris est une charge 50 Ohms.

Le deuxième (orange) est un court circuit.

Le troisième (vert) est un circuit ouvert.

La procédure d’étalonnage se fait sur l’application, le logiciel ou sur le Nano VNA avec le stylet.

Méthode simple et rapide.

Relier le nanoVNA au téléphone, tablette ou PC. Sinon réaliser l’étalonnage directement depuis le nanoVNA.

Depuis le menu sélectionnez Stimulus puis start et entrez la fréquence basse, puis sur stop la fréquence la haute.

Cliquez sur BACK pour revenir au menu précédent.

Depuis le menu sélectionnez CALIBRATE  puis encore sur CALIBRATE.

  • Etape 1: Initialiser l’état d’étalonnage actuel CAL RESET
  • Étape 2 : Connectez le bouchon OPEN (vert) au port CH0 et cliquez sur  OPEN.
  • Étape 3 : Connectez le bouchon SHORT (rouge) au port CH0 et cliquez sur SHORT.
  • Étape 4 : Connectez le bouchon LOAD (gris) au port CH0 et cliquez sur LOAD.
  • Étape 5 : Connectez le câble avec les connecteurs qui serviront pour la mesure sur CH0 et cliquez sur  ISOLN. Avec l’autre extrémité dans le vide sans connecter l’antenne.
  • Étape 6 : Connectez l’extrémité du câble (celle restée dans le vide) de l’étape précédente sur CH1 (connectez le câble sur CH0 et CH1),  puis cliquez sur THRU.
  • Etape 7 : Enregistrez l’étalonnage en cliquant sur  DONE
  • Étape 8 : Enregistrez l’étalonnage en mémoire sur Done in RAM puis sur le numéro de mémoire qui vous convient.

Vous pouvez réaliser votre mesure.

Pour chaque changement dans la ligne de transmission il faudra refaire le calibrage pour avoir une mesure exacte.
