Historique

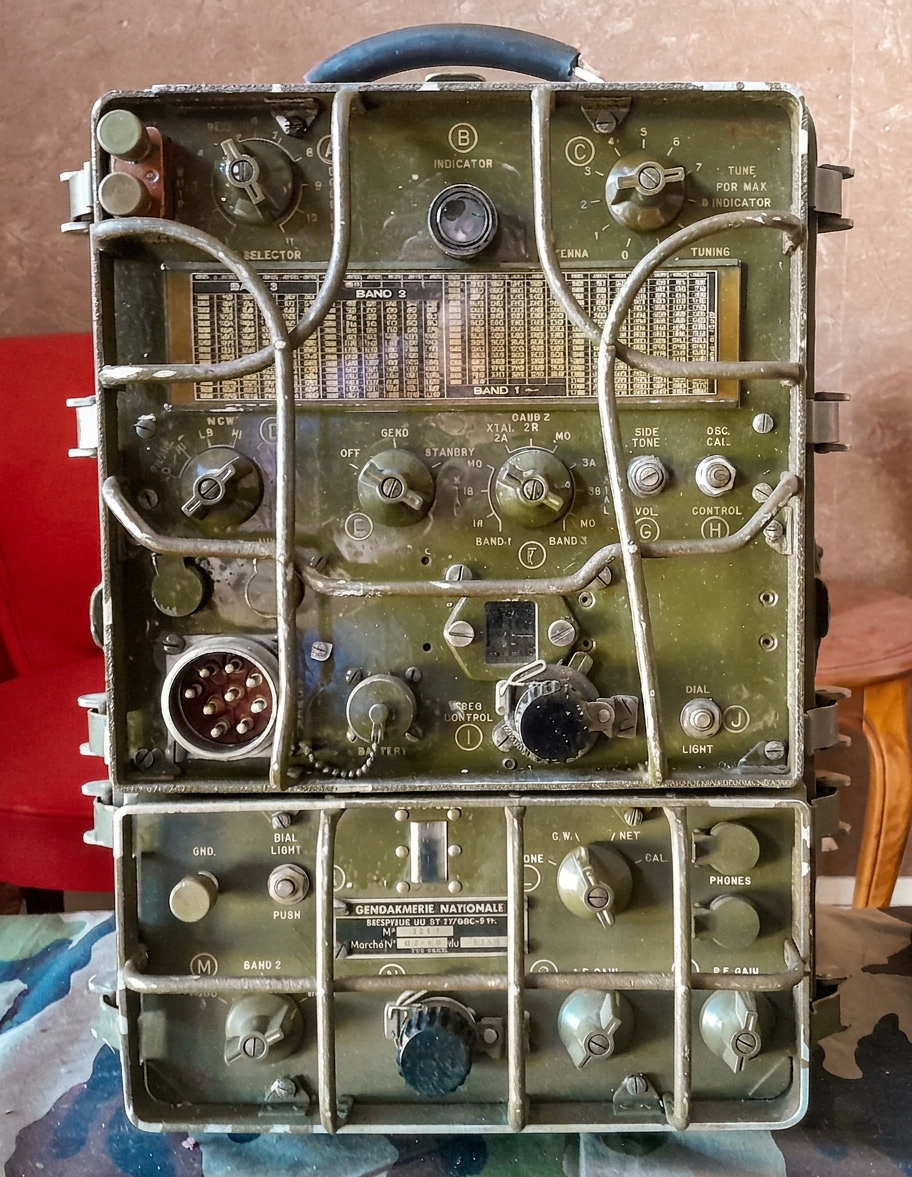

Le AN/GRC-9 RT-77 et le remplaçant des postes SCR-284 et SCR-694 de la Seconde Guerre mondiale.
L’émetteur et le récepteur sont construits dans des modules séparés et doivent être réglés séparément.
Il est utilisé de la fin des années 1940 jusqu’aux années 1990 dans les forces armées.
Caractéristiques techniques:
Il fonctionne en modulation d’amplitude et en CW en ondes entretenues pures( CW), ou en ondes entretenues modulées (MCW).
La gamme d’émission et de réception du poste va de 2 à 12 MHz. Cette gamme de fréquences est divisée en trois bandes :
• bande 1 : de 6,6 à 12 MHz ;
• bande 2 : de 3,6 à 6,6 MHz ;
• bande 3 : de 2 à 3,6 MHz.
L’antenne fouet de 5 brins 4,50m ou une antenne filaire ou une antenne doublet.
La puissance HF
AM – High 7w Low 1w
CW – High 15w Low 5w

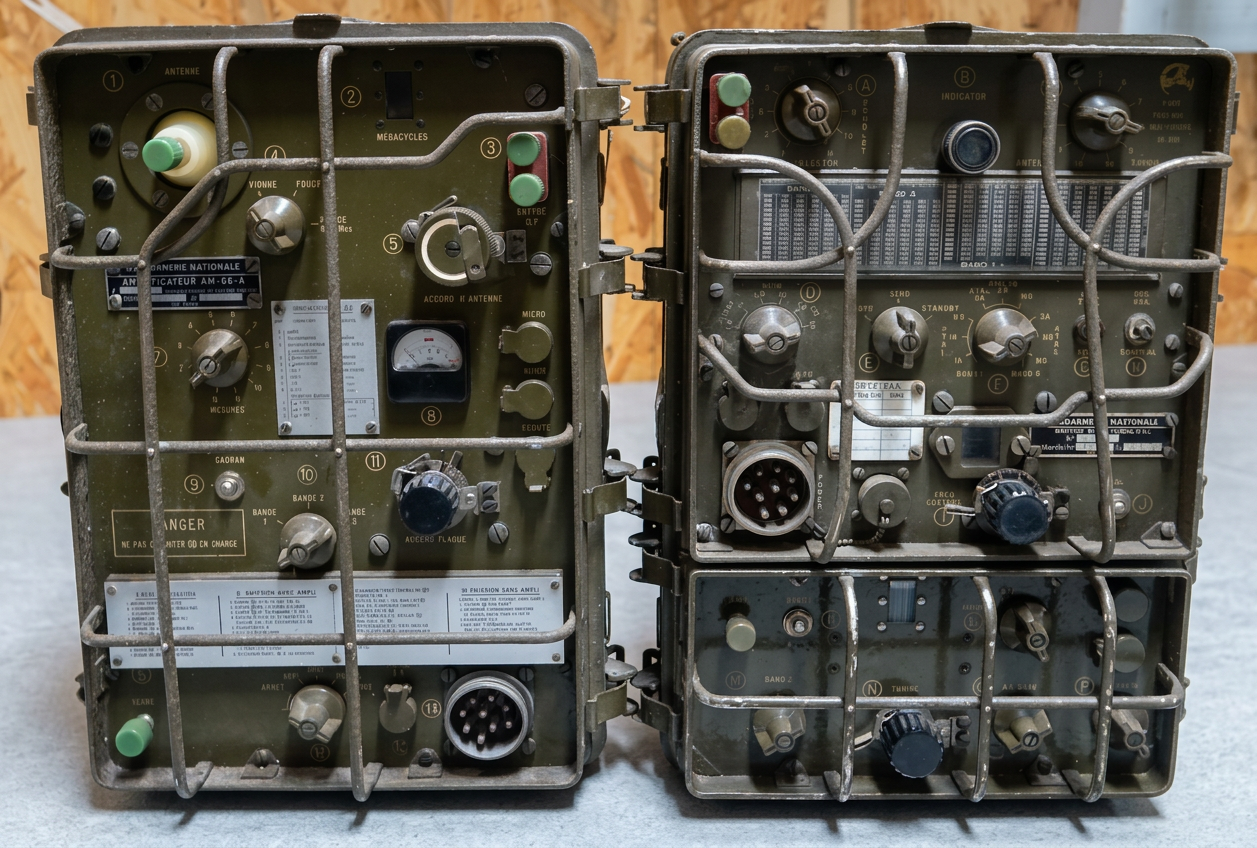

Avec amplificateur AM-66-A
AM 100w
CW 100w
